Mesin Pembentuk Roll Profil Kabinet Elektrik

Mesin Pembentuk Roll Profil Kabinet Elektrik ialah peralatan penggulungan teras dalam barisan pengeluaran profil kabinet elektrik. Ia digunakan untuk melancarkan jalur keluli ke dalam pelbagai profil struktur kabinet elektrik seperti profil berbentuk C-, berbentuk U-, berbentuk GGD-, berbentuk 8MF-, 9 kali ganda dan 16 kali ganda melalui berbilang laluan. Peralatan ini menggunakan rangka gantri + pemacu kotak gear bebas, penggelek Cr12 yang dikeraskan (HRC58 darjah -60 darjah ), kawalan PLC, kelajuan 0-8m/min, kuasa 28kW, ketepatan ±0.5mm, dan sesuai untuk plat tebal 1.5-2.5mm, meliputi pembentukan gulungan semua profil seperti kabinet jalur, lajur dan tiang pelekap.

Spesifikasi Teknikal

Nama Produk	Mesin Pembentuk Roll Profil Kabinet Elektrik
Spesifikasi Bahan	Q235 sejuk-keluli jalur bergulung
Ketebalan Bahan	1.5mm/2.5mm (boleh disesuaikan mengikut keperluan pengguna)
Kelajuan Pengeluaran	0-8 meter/minit (boleh disesuaikan mengikut keperluan pengguna)
Spesifikasi Pengeluaran	Panjang boleh laras secara bebas (boleh disesuaikan)
Parameter Voltan	380V/415V, 50Hz, 3 fasa
Sumber Udara	0.5m³/min; Tekanan: 0.7MPa
Jenis Minyak Hidraulik	46# Minyak Hidraulik
Jenis Minyak Gear	18# Minyak Gear
Bahan Gulung	Cr12 dimesin CNC; dipadamkan, kekerasan mencapai HRC58 darjah -60 darjah
Memandu Motor	Pemacu motor frekuensi boleh ubah
Jumlah Kuasa Motor	Kira-kira 28kW (tidak termasuk bahagian kimpalan)
Bahan Cutting Die	Cr12MoV
Mod Penghantaran	Jenis gantri + kotak gear transmisi bebas
Kaedah Pemotongan	Pemotongan hidraulik
Toleransi Dimensi Pemotongan	Kurang daripada atau sama dengan ±0.5mm (Panjang Kurang daripada atau sama dengan 1000mm)
Sistem Operasi	Skrin sentuh HMI
Kawalan Elektrik	Pengawal Logik Boleh Atur Mitsubishi PLC
Ruang Warisan	2833 meter (Panjang × Lebar × Tinggi)

Kelebihan Produk

I. Gantry-Jenis Bingkai Bersepadu, Getaran-Percuma Pembentukan Plat Tebal

Bingkai peralatan menggunakan struktur kimpalan kamiran jenis gantri-, menawarkan ketegaran tinggi dan rintangan getaran yang sangat baik. Apabila plat 1.5-tebal 2.5mm melepasi, peralatan tidak mengalami ubah bentuk anjal atau anjakan getaran, memastikan kestabilan dimensi jangka panjang bagi profil. Ditambah dengan transmisi kotak gear bebas, setiap roller disegerakkan dengan tepat, menghasilkan profil simetri pada kedua-dua belah, bebas daripada berpusing dan lentur, menghapuskan keperluan untuk pembetulan kimpalan kabinet berikutnya.

II. Transmisi Kotak Gear Bebas, Tiada Gelinciran dalam Pembentukan Plat Tebal

Sebelum ini, pembentukan profil memerlukan berbilang penggelek yang digerakkan secara serentak. Pemacu rantai atau tali pinggang terdedah kepada tergelincir dan ralat terkumpul di bawah beban plat berat. Peralatan ini menggunakan transmisi kotak gear bebas, dengan setiap penggelek digerakkan dengan tepat oleh set gear. Nisbah penghantaran berterusan dan pencegahan gelinciran memastikan halaju linear yang konsisten dalam setiap laluan semasa pembentukan plat tebal, mencegah kedutan dan ubah bentuk tegangan dalam profil.

III. Pantas-Tukar Struktur Roller, Penukaran Cekap Antara Profil Berbeza

Profil yang berbeza (C-type, U-type, GGD, 8MF, 9-fold, 16-fold) memerlukan penukaran kepada set roller yang sepadan. Peralatan ini menggunakan antara muka perubahan pantas yang standard, dilengkapi dengan kunci kedudukan dan bolt pelepas cepat, menghapuskan keperluan untuk penentukuran sudut kompleks selepas penggantian. Pengendali terlatih boleh menyelesaikan penggantian keseluruhan pemasangan roller dan pelarasan parameter dalam masa yang singkat, meminimumkan kerugian masa henti.

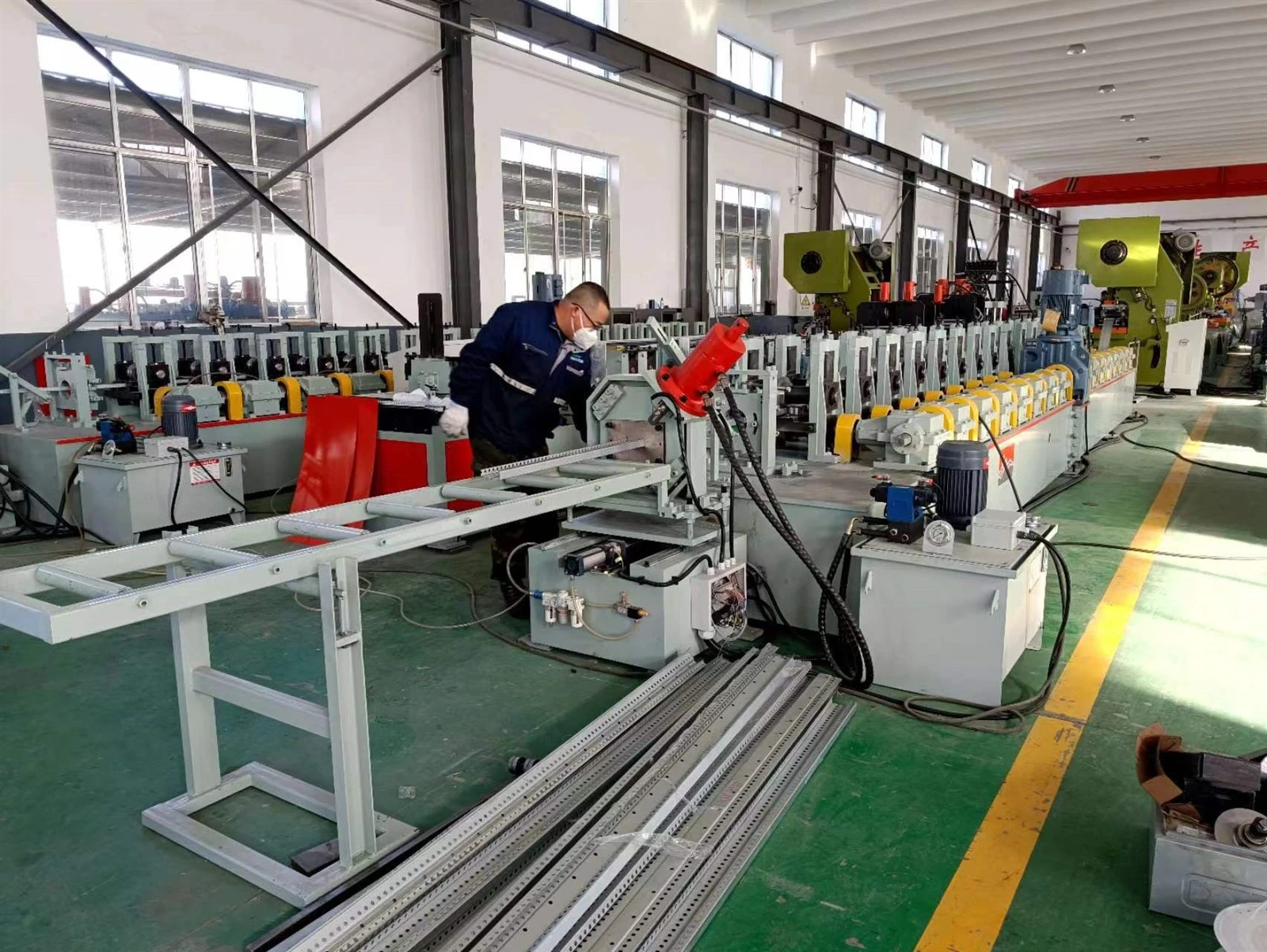

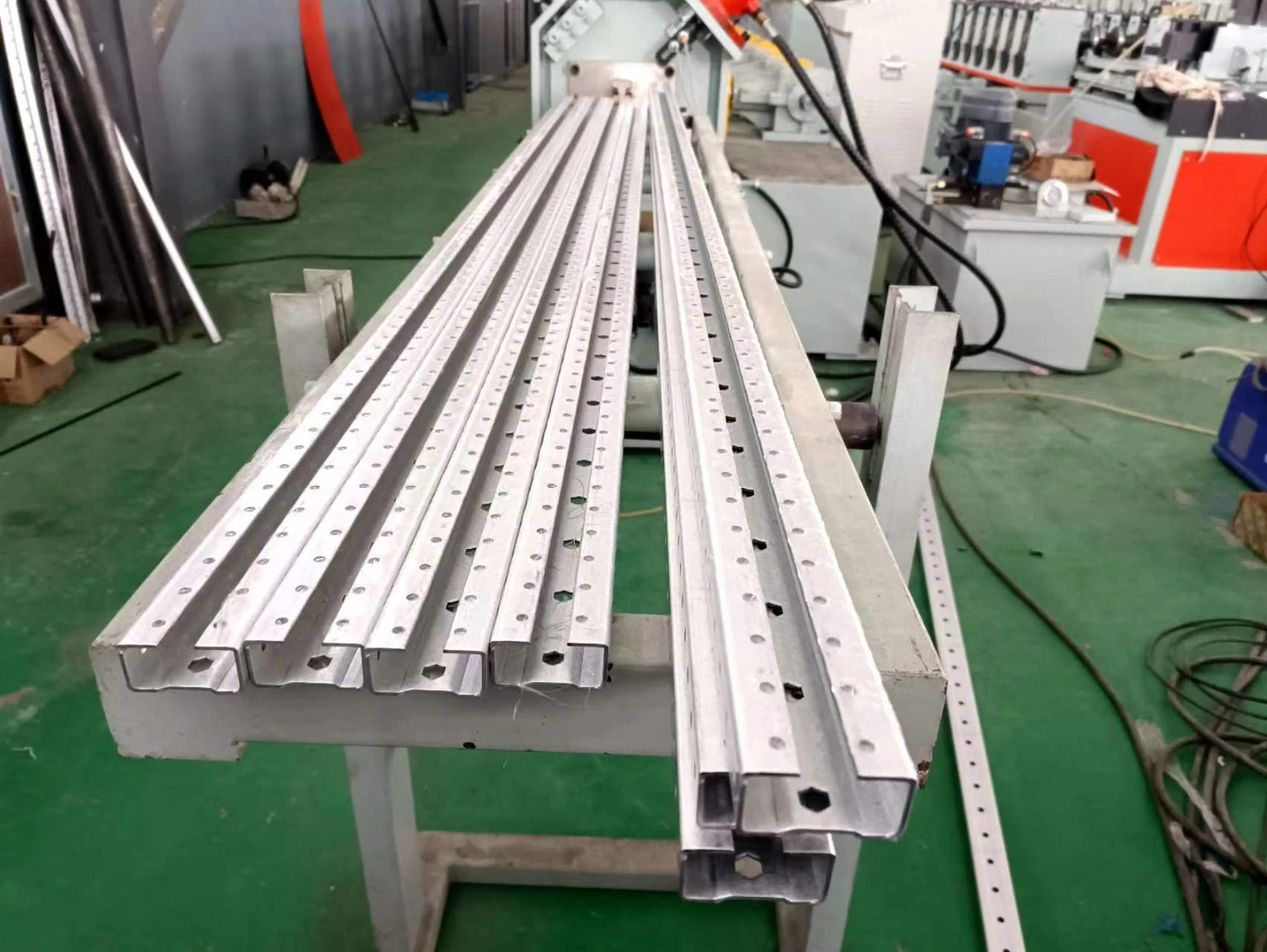

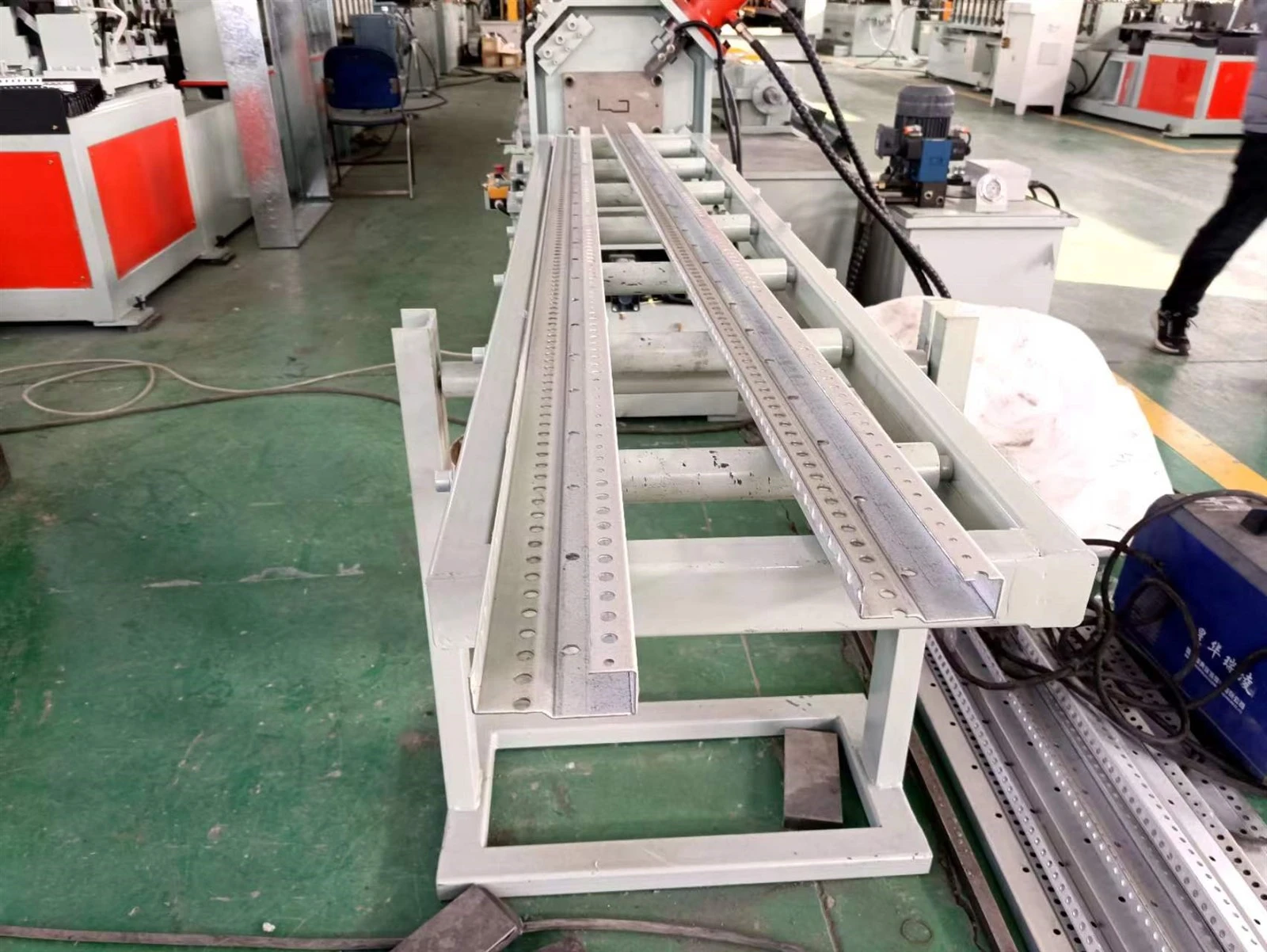

Foto kilang

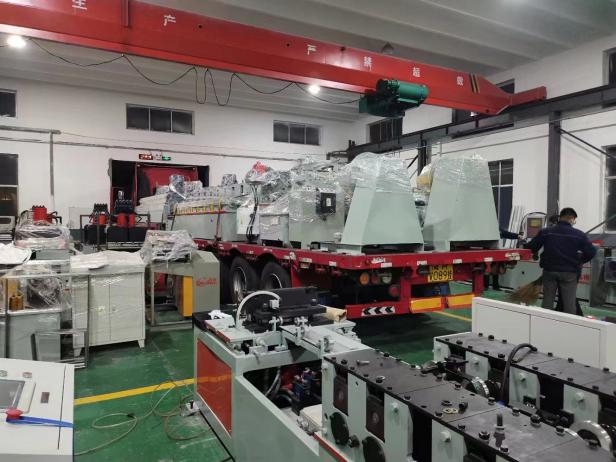

Gambar penghantaran

Lawatan pelanggan

Soalan Lazim

S: Adakah anda sebuah kilang atau syarikat perdagangan?

A: Kami adalah sebuah kilang yang terletak di Weifang, China. Ia mempunyai lebih daripada dua puluh set peralatan canggih, termasuk pusat pemesinan ketepatan baharu, mesin pelarik NC, mesin EDM wayar CNC, dan platform ujian lenturan profil automotif yang besar. Anda dialu-alukan untuk melawat kilang kami pada bila-bila masa.

S: Bolehkah peralatan memproses kepingan dengan ketebalan yang berbeza secara serentak?

J: Tidak, ia tidak boleh memprosesnya secara serentak. Setiap set penggelek direka untuk ketebalan tertentu. Menukar ketebalan memerlukan pelarasan jurang roller. Jika variasi ketebalan melebihi ±0.3mm, disyorkan untuk menggantikan set penggelek untuk memastikan kualiti pembentukan.

S: Bolehkah set penggelek untuk profil 9 kali ganda dan 16 kali ganda ditukar ganti?

J: Profil tanpa. 9-lipatan dan 16-lipatan mempunyai bentuk keratan rentas dan hantaran lentur yang berbeza serta corak penggelek yang berbeza, memerlukan set penggelek khusus untuk setiap satu. Walau bagaimanapun, ia boleh digunakan secara bergantian pada mesin yang sama.
